TBS

TBS

Deklaracja zgodności

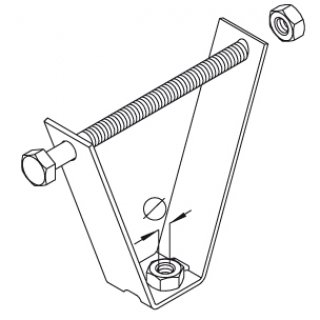

Uchwyt do blachy trapezowej.

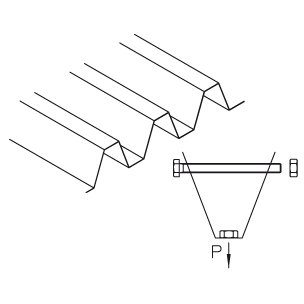

Należy ściśle stosować się do zaleceń producenta. Uchwyt przeznaczony do bezpośredniego montażu do profilu blachy trapezowej.

Uwaga! Od wysokości 140 mm - uchwyt nie posiada w komplecie śruby i nakrętki. Należy zamówić ją oddzielnie!

Ocynk metodą Sendzimira, zgodnie z DIN EN 10346

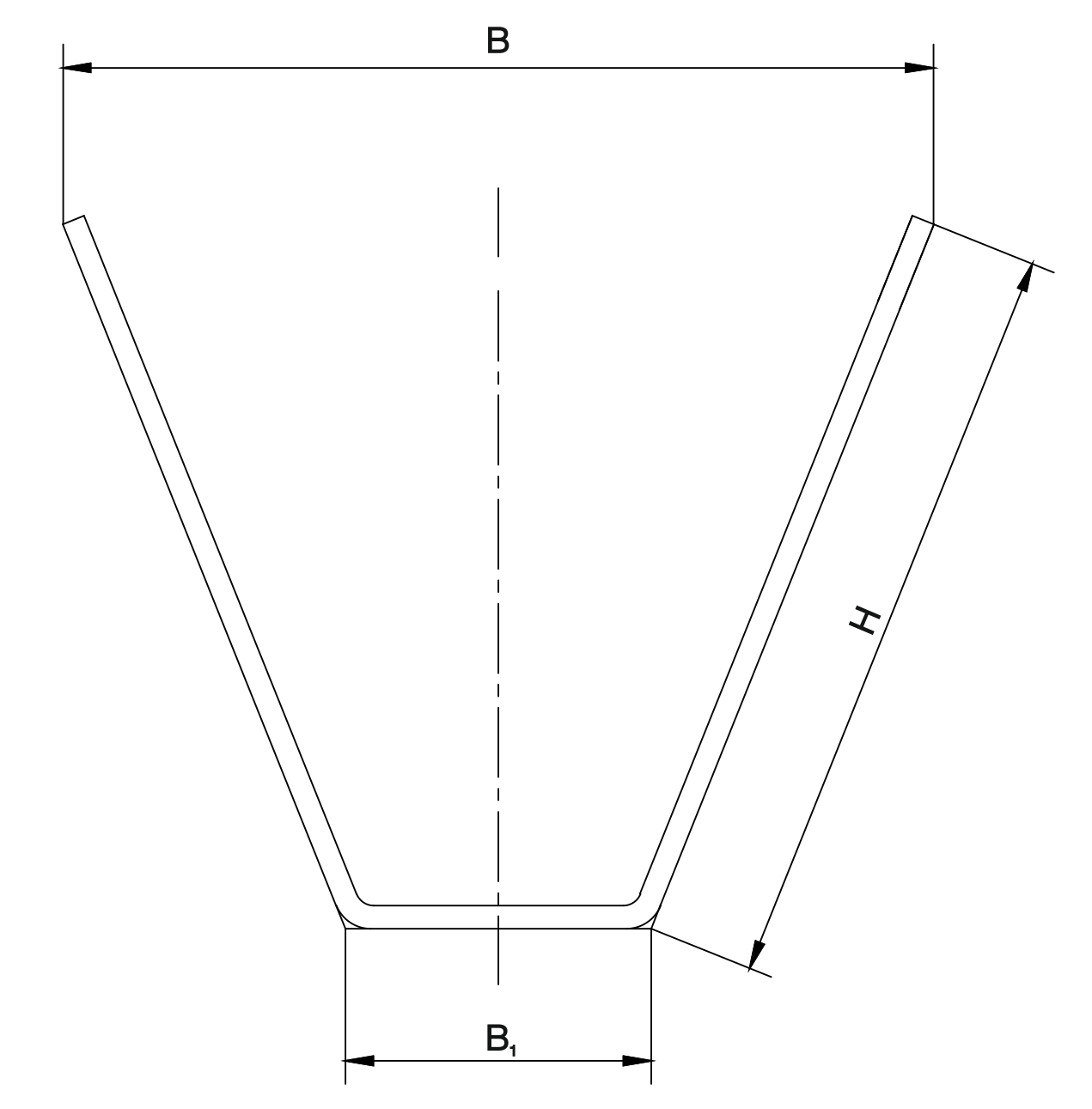

Nazwa H[mm] Ø[mm] Pzul[kN] B[mm] B1[mm] G[kg]
TBS 8S
82
11
1,3
92
32
0,128
− +
TBS 8/112S
112
11
1,3
116
33
0,157
− +
TBS 8/120S
120
11
1,3
123
33
0,166
− +
TBS 8/140S
140
11
1,3
158
55
0,197
− +
TBS 8/160S
160
11
1,3
174
55
0,216
− +
TBS 8/180S
180
11
1,3
189
55
0,236
− +
TBS 8/200S
200
11
1,3
204
55
0,256
− +
TBS 10S
82
11
1,3
92
32
0,128
− +
TBS 10/112S
112
11
1,3
116
33
0,157
− +
TBS 10/120S
120
11
1,3
123
33
0,166
− +
TBS 10/140S
140
11
1,3
158
55
0,197
− +
TBS 10/160S
160
11
1,3
174
55
0,216
− +
TBS 10/180S
180
11
1,3
189
55
0,236
− +
TBS 10/200S
200
11
1,3
204
55
0,256
− +

Ocynk zanurzeniowo-ogniowy, zgodnie z BS 729 (EN ISO 1461)

Nazwa H[mm] Ø[mm] Pzul[kN] B[mm] B1[mm] G[kg]
TBS 8F
82
11
1,3
92
32
0,132
− +
TBS 8/112F
112
11
1,3
116
33
0,163
− +
TBS 8/120F
120
11
1,3
123
33
0,172
− +
TBS 8/140F
140
11
1,3
158
55
0,204
− +
TBS 8/160F
160
11
1,3
174
55
0,225
− +
TBS 8/180F
180
11
1,3
189
55
0,245
− +
TBS 8/200F
200
11
1,3
204
55
0,266
− +
TBS 10F
82
11
1,3
92
32
0,132
− +
TBS 10/112F
112
11
1,3
116
33
0,163
− +
TBS 10/120F
120
11
1,3
123
33
0,172
− +
TBS 10/140F
140
11
1,3
158
55
0,204
− +
TBS 10/160F
160
11
1,3
174
55
0,225
− +
TBS 10/180F
180
11
1,3
189
55
0,245
− +
TBS 10/200F
200
11
1,3
204
55
0,266
− +

Stal nierdzewna, zgodnie z ASTM 304 / BS 304 S 3

Nazwa H[mm] Ø[mm] Pzul[kN] B[mm] B1[mm] G[kg]
TBS 8E
82
11
1,3
92
32
0,128
− +
TBS 8/112E
112
11
1,3
116
33
0,157
− +
TBS 8/120E
120
11
1,3
123
33
0,166
− +
TBS 8/140E
140
11
1,3
158
55
0,197
− +
TBS 8/160E
160
11
1,3
174
55
0,216
− +
TBS 8/180E
180
11
1,3
189
55
0,236
− +
TBS 8/200E
200
11
1,3
204
55
0,256
− +
TBS 10E
82
11
1,3
92
32
0,128
− +
TBS 10/112E
112
11
1,3
116
33
0,157
− +
TBS 10/120E
120
11
1,3
123
33
0,166
− +
TBS 10/140E
140
11
1,3
158
55
0,197
− +
TBS 10/160E
160
11
1,3
174
55
0,216
− +
TBS 10/180E
180
11
1,3
189
55
0,236
− +
TBS 10/200E
200
11
1,3
204
55
0,256
− +

Opcjonalne akcesoria

GB

GB

Pręt gwintowany, DIN 976 - 1

hfef8exp-2_iso

HFEF8EXP 2

Linka z zakończeniem gwintowym M8 + złączka HF Express

hfef8-3_iso

HFEF8 3

Linka z zakończeniem gwintowym M8 + złączka HF Classic

hfef10exp-2_iso

HFEF10EXP 2

Linka z zakończeniem gwintowym M10 + złączka HF Express

hfef10-3_iso

HFEF10 3

Linka z zakończeniem gwintowym M10 i zaczepem ekspresowym

hfef10-4_iso

HFEF10 4

Linka z zakończeniem gwintowym M10 i zaczepem ekspresowym
