RS 60

Name: EL-PUK Sp. z o. o.
Address: Kościelna 15, Konstantynów Łódzki, 95-050, PL
Telephone: +48 42 211 88 01
Price range: PLN

Deklaracja zgodności

Karta Katalogowa RS 60_PL
pdf | 88.09 KB
Data sheet RS 60_EN
pdf | 83.48 KB

Korytko kablowe, wzmocnione, pełne, wysokość=60 mm.

Korytko kablowe wzmocnione, pełne, kształt przetłoczenia górnej krawędzi burty umożliwia montaż pokryw zatrzaskowo, a także montaż pokryw z ryglem (zamkiem). Przetłoczenia wzdłużne w znaczny sposób zwiększają wytrzymałość nośną. Korytko utrzymuje ciągłość potencjału zgodnie z DIN EN 61537. Do montażu przewidziano łączniki boczne oraz łączniki dolne. Zgodnie z DIN 4102-12 korytko może być stosowane do wykonania tras systemu utrzymania funkcji E90 w przypadku pożaru.

Ocynk metodą Sendzimira, zgodnie z DIN EN 10346

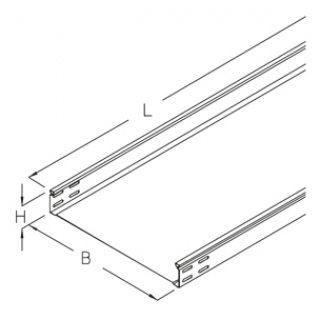

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
RS 60-05S	60	50	3000	1,5	30	0,04	6,8	− +
RS 60-10S	60	100	3000	1,5	56	0,09	8,6	− +
RS 60-20S	60	200	3000	1,5	113	0,17	12,2	− +
RS 60-30S	60	300	3000	1,5	171	0,26	15,8	− +
RS 60-40S	60	400	3000	1,5	228	0,34	19,4	− +
RS 60-50S	60	500	3000	1,5	286	0,43	23,7	− +
RS 60-60S	60	600	3000	1,5	343	0,52	27,3	− +

Ocynk zanurzeniowo-ogniowy, zgodnie z BS 729 (EN ISO 1461)

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
RS 60-05F	60	50	3000	1,5	30	0,04	7,6	− +
RS 60-10F	60	100	3000	1,5	56	0,09	9,6	− +
RS 60-20F	60	200	3000	1,5	113	0,17	13,6	− +
RS 60-30F	60	300	3000	1,5	171	0,26	17,7	− +
RS 60-40F	60	400	3000	1,5	228	0,34	21,7	− +
RS 60-50F	60	500	3000	1,5	286	0,43	26,5	− +
RS 60-60F	60	600	3000	1,5	343	0,52	30,6	− +

Stal nierdzewna, zgodnie z ASTM 304 / BS 304 S 3

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
RS 60-05E	60	50	3000	1,5	30	0,04	6,8	− +
RS 60-10E	60	100	3000	1,5	56	0,09	8,6	− +
RS 60-20E	60	200	3000	1,5	113	0,17	12,2	− +
RS 60-30E	60	300	3000	1,5	171	0,26	15,8	− +
RS 60-40E	60	400	3000	1,5	228	0,34	19,4	− +
RS 60-50E	60	500	3000	1,5	286	0,43	23,7	− +
RS 60-60E	60	600	3000	1,5	343	0,52	27,3	− +

Stal kwasoodporna, zgodnie z ASTM 316 Ti / AISI 316 L, BS 320S17 / BS 316S11

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
RS 60-05E4	60	50	3000	1,5	30	0,04	6,8	− +
RS 60-10E4	60	100	3000	1,5	56	0,09	8,6	− +
RS 60-20E4	60	200	3000	1,5	113	0,17	12,2	− +
RS 60-30E4	60	300	3000	1,5	171	0,26	15,8	− +
RS 60-40E4	60	400	3000	1,5	228	0,34	19,4	− +
RS 60-50E4	60	500	3000	1,5	286	0,43	23,7	− +
RS 60-60E4	60	600	3000	1,5	343	0,52	27,3	− +

Powłoka Magnelis®, EN 10346

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
RS 60-05ZM	60	50	3000	1,5	30	0,04	6,8	− +
RS 60-10ZM	60	100	3000	1,5	56	0,09	8,6	− +
RS 60-20ZM	60	200	3000	1,5	113	0,17	12,2	− +
RS 60-30ZM	60	300	3000	1,5	171	0,26	15,8	− +
RS 60-40ZM	60	400	3000	1,5	228	0,34	19,4	− +
RS 60-50ZM	60	500	3000	1,5	286	0,43	23,7	− +
RS 60-60ZM	60	600	3000	1,5	343	0,52	27,3	− +

Opcjonalne akcesoria
