KWFL_01

KWFL

Deklaracja zgodności

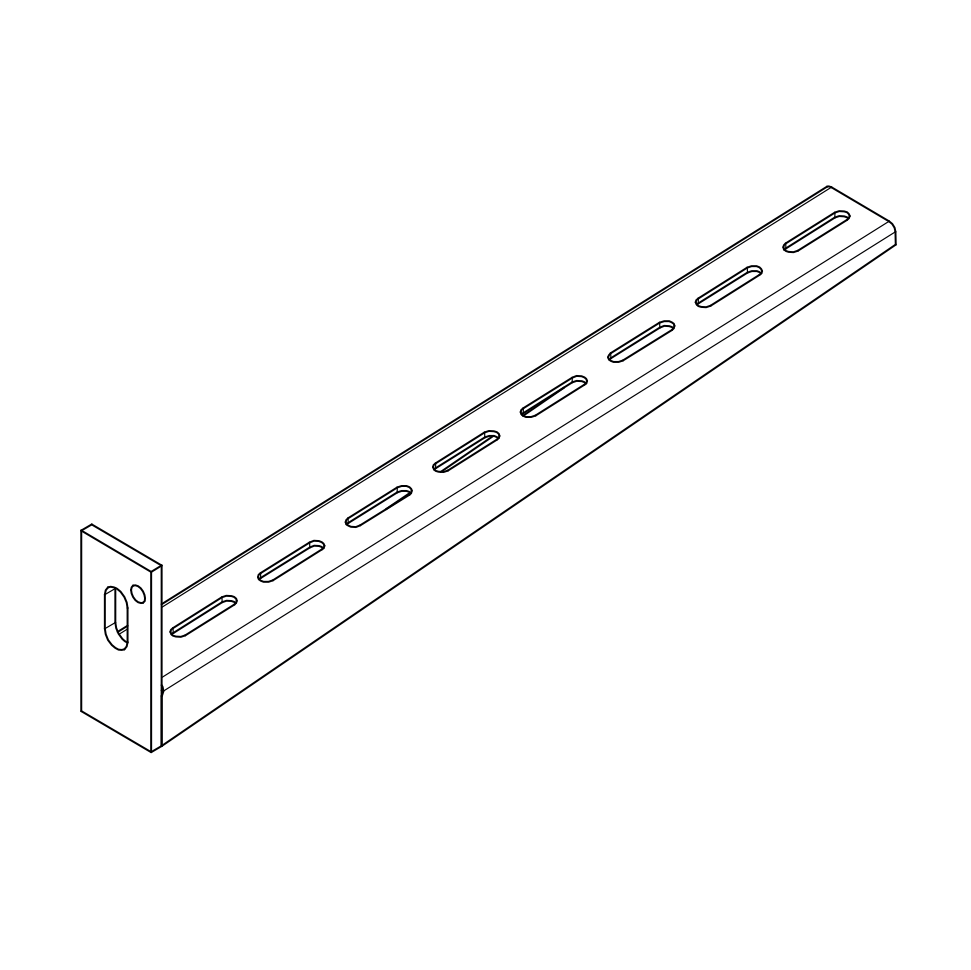

Wspornik poziomy, standardowy.

Wspornik poziomy KW-FL przystosowany jest do montażu ściennego korytek kablowych, korytek siatkowych oraz drabinek kablowych o maksymalnej szerokości wynoszącej do 600 mm. Ze względu na swoją spłaszczoną konstrukcję, znakomicie nadaje się do stosowania w trudno dostępnych miejscach z ograniczoną przestrzenią montażową. Zróżnicowane zabezpieczenia antykorozyjne, pozwalają na stosowanie wspornika praktycznie w każdych warunkach atmosferycznych oraz w zakładach przemysłowych. Wspornik KWFL może być również stosowany do montażu do profili „U”. Konstrukcja spawa.

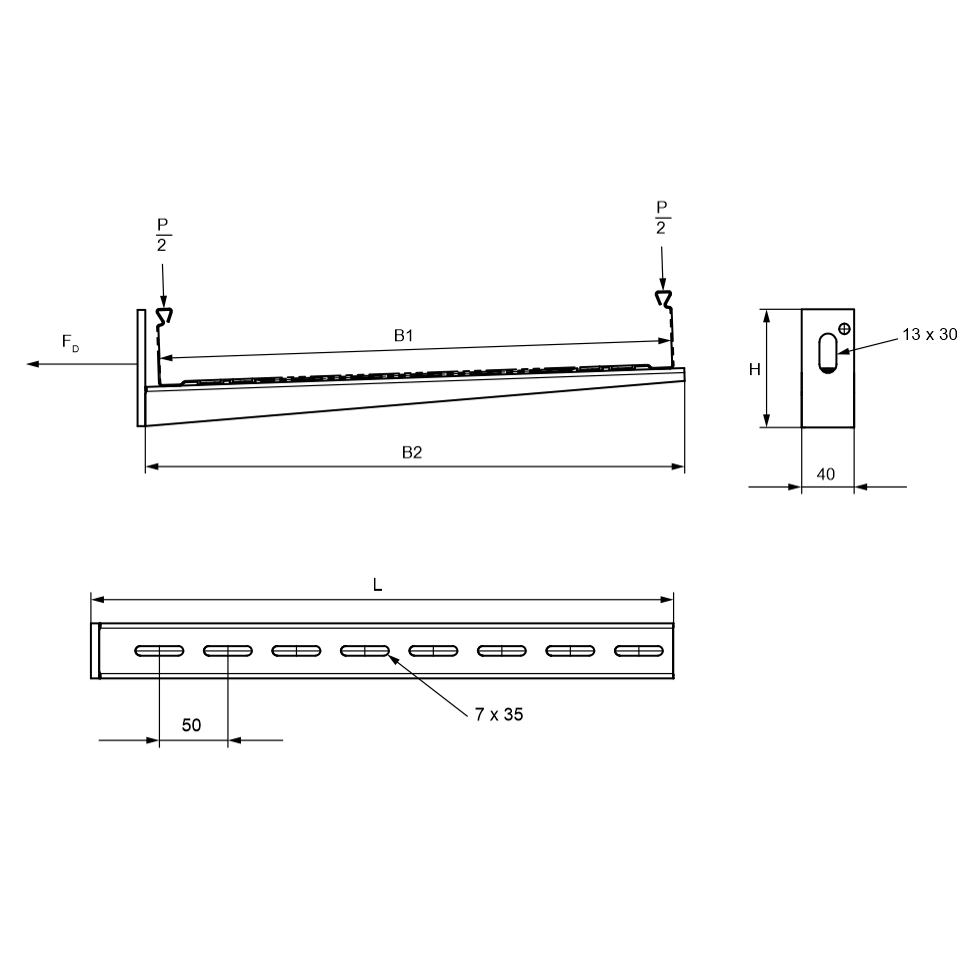

FD/P: Współczynnik do obliczenia obciążenia kołków FD przy uwzględnieniu rzeczywistego obciążenia wspornika P, ewentualnie sumy rzeczywistych obciążeń.

Cynkowanie galwaniczne, EN ISO 4042

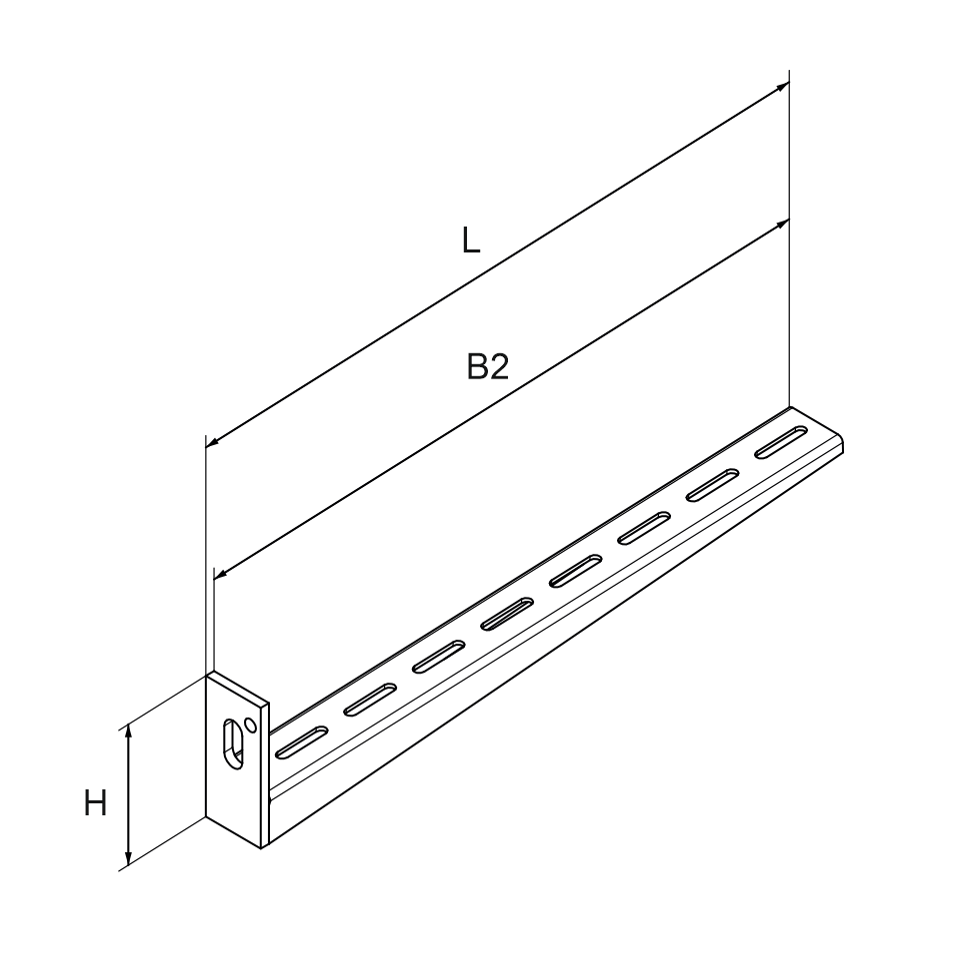

Nazwa H[mm] B1[mm] B2[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWFL 010GV
70
100
120
125
2,05
1,93
0,242
− +
KWFL 020GV
70
200
220
225
1,64
2,92
0,369
− +
KWFL 030GV
90
300
320
325
1,55
2,85
0,553
− +
KWFL 040GV
90
400
420
425
1,47
3,55
0,718
− +
KWFL 050GV
110
500
520
525
1,29
3,37
0,988
− +
KWFL 060GV
110
600
620
625
1,05
4,50
1,190
− +

Ocynk zanurzeniowo-ogniowy, zgodnie z BS 729 (EN ISO 1461)

Nazwa H[mm] B1[mm] B2[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWFL 010F
70
100
120
125
2,05
1,93
0,259
− +
KWFL 020F
70
200
220
225
1,64
2,92
0,395
− +
KWFL 030F
90
300
320
325
1,55
2,85
0,592
− +
KWFL 040F
90
400
420
425
1,47
3,55
0,768
− +
KWFL 050F
110
500
520
525
1,29
3,37
1,057
− +
KWFL 060F
110
600
620
625
1,05
4,50
1,273
− +

Stal nierdzewna, zgodnie z ASTM 304 / BS 304 S 3

Nazwa H[mm] B1[mm] B2[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWFL 010E
70
100
120
125
2,05
1,93
0,246
− +
KWFL 020E
70
200
220
225
1,64
2,92
0,375
− +
KWFL 030E
90
300
320
325
1,55
2,85
0,559
− +
KWFL 040E
90
400
420
425
1,47
3,55
0,726
− +
KWFL 050E
110
500
520
525
1,29
3,37
1,015
− +
KWFL 060E
110
600
620
625
1,05
4,50
1,219
− +
