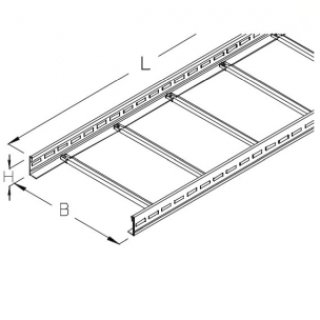

Cable ladder, height=60 mm

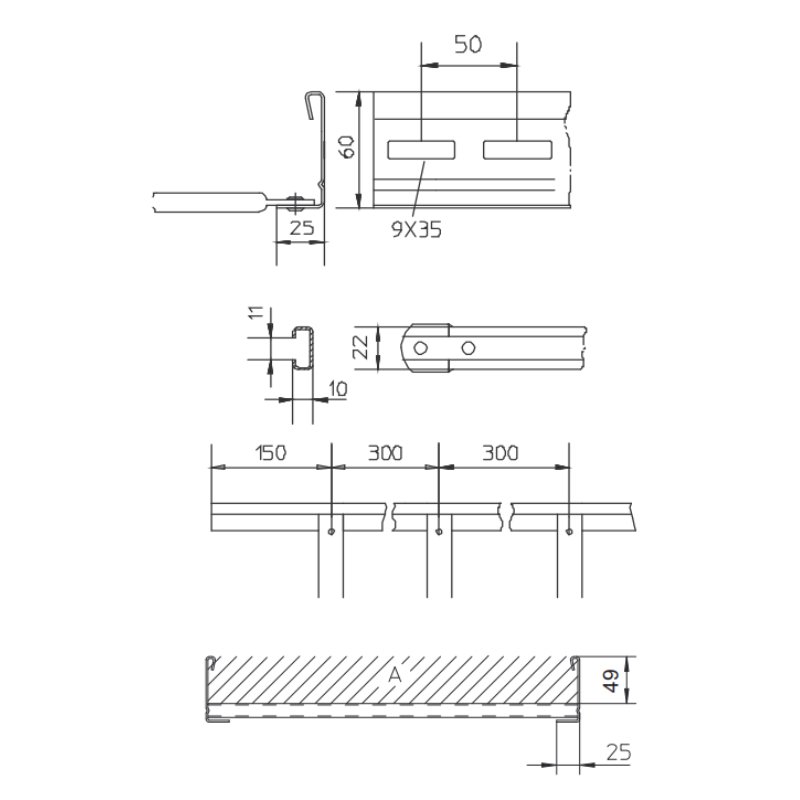

Cable ladder with continuously perforated side beams.
Rriveted rungs made of profile rail 30x15 mm.
Electrical conductivity tested according to DIN EN 61537.
LG 60
-
Data Sheet LG 60_EN
pdf | 156.63 KB -
Karta Katalogowa LG 60_PL
pdf | 108.76 KB
Continously hot galvanized (Sendzimir process) (DIN EN 10346)
| Name | H[mm] | B[mm] | L[mm] | A[cm2] | Qlk[kN/m] | G[kg] | |
|---|---|---|---|---|---|---|---|
| LG 60-10-3S |
60
|
100
|
3000
|
51
|
0,15
|
7,4
|
|
| LG 60-20-3S |
60
|
200
|
3000
|
103
|
0,29
|
7,8
|
|
| LG 60-30-3S |
60
|
300
|
3000
|
155
|
0,44
|
8,3
|
|
| LG 60-40-3S |
60
|
400
|
3000
|
208
|
0,58
|
8,7
|
|
| LG 60-50-3S |
60
|
500
|
3000
|
260
|
0,73
|
9,2
|
|
| LG 60-60-3S |
60
|
600
|
3000
|
313
|
0,88
|
9,6
|
|
| LG 60-10S |
60
|
100
|
6000
|
51
|
0,15
|
14,7
|
|
| LG 60-20S |
60
|
200
|
6000
|
103
|
0,29
|
15,6
|
|
| LG 60-30S |
60
|
300
|
6000
|
155
|
0,44
|
16,5
|
|
| LG 60-40S |
60
|
400
|
6000
|
208
|
0,58
|
17,4
|
|
| LG 60-50S |
60
|
500
|
6000
|
260
|
0,73
|
18,3
|
|
| LG 60-60S |
60
|
600
|
6000
|
313
|
0,88
|
19,1
|
Hot-dip galvanized, according to BS 729 (EN ISO 1461)
| Name | H[mm] | B[mm] | L[mm] | A[cm2] | Qlk[kN/m] | G[kg] | |
|---|---|---|---|---|---|---|---|
| LG 60-10-3F |
60
|
100
|
3000
|
51
|
0,15
|
8,1
|
|
| LG 60-20-3F |
60
|
200
|
3000
|
103
|
0,29
|
8,6
|
|
| LG 60-30-3F |
60
|
300
|
3000
|
155
|
0,44
|
9,1
|
|
| LG 60-40-3F |
60
|
400
|
3000
|
208
|
0,58
|
9,5
|
|
| LG 60-50-3F |
60
|
500
|
3000
|
260
|
0,73
|
10
|
|
| LG 60-60-3F |
60
|
600
|
3000
|
313
|
0,88
|
10,5
|
|
| LG 60-10F |
60
|
100
|
6000
|
51
|
0,15
|
16,1
|
|
| LG 60-20F |
60
|
200
|
6000
|
103
|
0,29
|
17,1
|
|
| LG 60-30F |
60
|
300
|
6000
|
155
|
0,44
|
18,1
|
|
| LG 60-40F |
60
|
400
|
6000
|
208
|
0,58
|
18,9
|
|
| LG 60-50F |
60
|
500
|
6000
|
260
|
0,73
|
19,9
|
|
| LG 60-60F |
60
|
600
|
6000
|
313
|
0,88
|
20,9
|
Stainless steel, according to ASTM 304 / BS 304 S 3
| Name | H[mm] | B[mm] | L[mm] | A[cm2] | Qlk[kN/m] | G[kg] | |
|---|---|---|---|---|---|---|---|
| LG 60-10-3E |
60
|
100
|
3000
|
51
|
0,15
|
7,4
|
|
| LG 60-20-3E |
60
|
200
|
3000
|
103
|
0,29
|
7,8
|
|
| LG 60-30-3E |
60
|
300
|
3000
|
155
|
0,44
|
8,3
|
|
| LG 60-40-3E |
60
|
400
|
3000
|
208
|
0,58
|
8,7
|
|
| LG 60-50-3E |
60
|
500
|
3000
|
260
|
0,73
|
9,2
|
|
| LG 60-60-3E |
60
|
600
|
3000
|
313
|
0,88
|
9,6
|
|
| LG 60-10E |
60
|
100
|
6000
|
51
|
0,15
|
14,7
|
|
| LG 60-20E |
60
|
200
|
6000
|
103
|
0,29
|
15,6
|
|
| LG 60-30E |
60
|
300
|
6000
|
155
|
0,44
|
16,5
|
|
| LG 60-40E |
60
|
400
|
6000
|
208
|
0,58
|
17,4
|
|
| LG 60-50E |
60
|
500
|
6000
|
260
|
0,73
|
18,3
|
|
| LG 60-60E |
60
|
600
|
6000
|
313
|
0,88
|
19,1
|
